产品概述

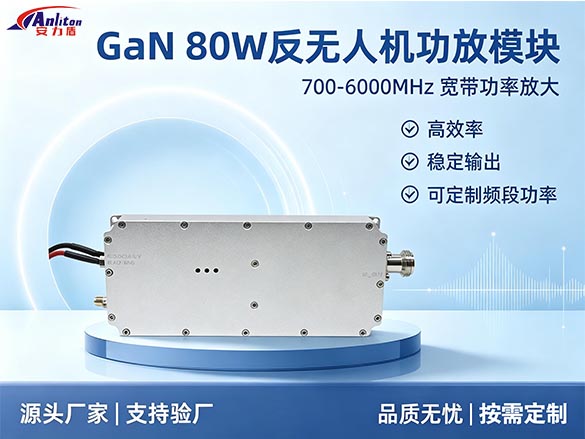

GaN 80W 宽带射频功率放大模块 700-6000MHz 反无人机功放模块

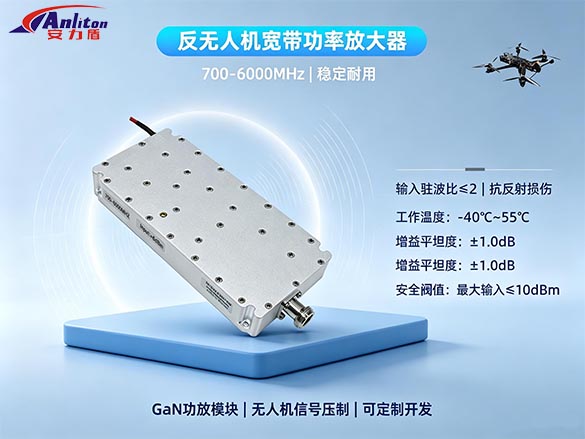

 本款GaN 80W 射频功率放大模块是低空安防无人机信号压制专用宽带功率放大器，频段 700MHz~6000MHz，覆盖 2.4G、5.8G、GPS、北斗无人机通信频段，为反无人机功放模块，可集成至便携式无人机干扰设备、车载反无人机系统、固定式低空防御基站。

 模块采用氮化镓 GaN 方案，最大输出功率 80W，32V 直流供电实现稳定连续波输出；放大效率 27%，最大射频增益 42dB，增益平坦度≤5dB，支持 28~32V 宽电压。内置保护电路，输入驻波比≤2，最大安全输入≤12dBm，可抵御射频反射损伤。

工作温度 - 10℃~+55℃，极限环境功率稳定度 ±1.0dB；搭载 485 通信协议，实时监测温、流、压与射频输出功率，TTL 2.54mm 24 控制接口；SMB-JE 射频输入、N 型母头输出，尺寸 17077*24.5mm，重 750g，结构紧凑易集成。

支持频段、功率定制，适用于机场安防、矿区无人机管控、大型赛事安保、政府机关防护、化工厂防黑飞、射频科研测试，是低空反制射频放大系统核心功率单元。

技术参数
