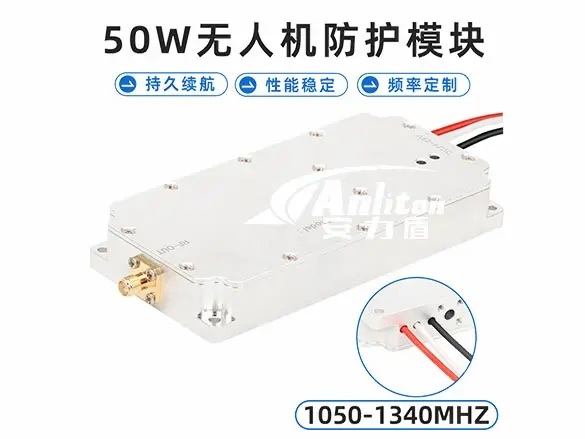

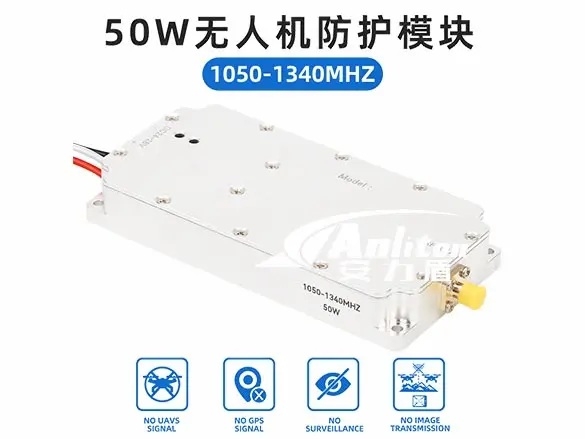

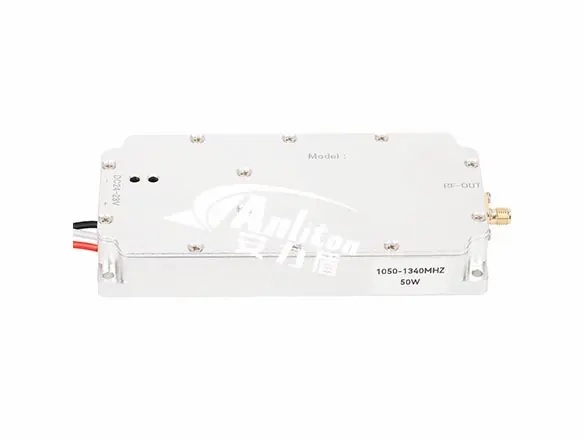

50W-GAN RF 射频功率模块技术规格书
| 序号 | 中文指标 | 英文 Specification | 参数 Parameter |
|---|---|---|---|
| 1 | 常规频段 | Conventional Frequency Band | 100-2.7GHZ (分段制作 / Fabricated in Segments) |
| 2 | 最大输出 | Maximum Output | ≥47dBm |
| 3 | 输出功率 | Output Power | ≥50W |
| 4 | 带内增益平坦度 | In-band Gain Flatness | ≤1±0.5dBm |
| 5 | 工作电流 | Operating Current | ≤4.5A |
| 6 | 输出驻波 | Output VSWR | ≤1.5 |
| 7 | 杂散抑制 | Spurious Suppression | ≥65dBm |
| 8 | 谐波抑制 | Harmonic Suppression | ≥11dBm |
| 9 | 射频输出接口 | RF Output Port | SMA 型 / SMA type |
| 10 | 供电接口 | Ower Supply Port | (红黑线)(可带使能控制)(Red and Black wires) (With enable control available) |
| 11 | 供电电压 | Supply Voltage | 28V(28V~30V) |
| 12 | 安装尺寸 | Mounting Dimensions | 137mm×62mm×19mm |
| 13 | 外形尺寸 | Outline Dimensions | 137mm×62mm×19mm |
| 14 | 工作温度 | Operating Temperature | -20℃~+60℃ |
| 15 | 安装方式 | Mounting Method | 功放测试需安装散热器 / Heat sink required for PA testing |
| 16 | 重量 | Weight | 303.2g |
