一、产品概述

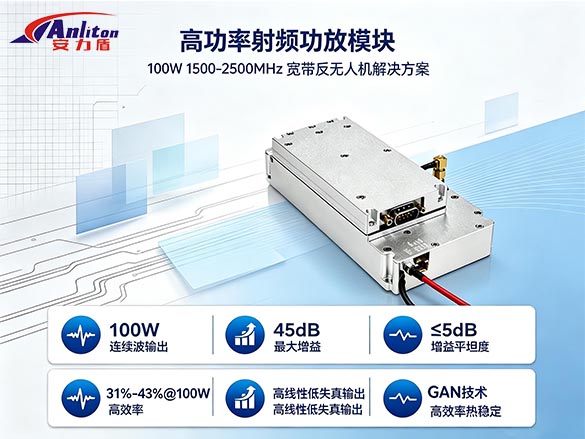

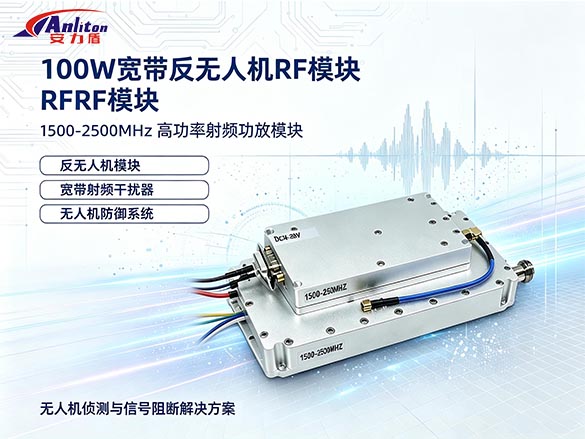

安力盾1500-2500MHz 100W数字调制无人机防御功放模块，是一款专为FPV穿越机精准防御设计的高性能射频功放产品。模块采用FPGA逻辑芯片作为主控核心，结合锁相环VCO优异的频率稳定特性，内部生成数字调制信号并调制到载波频率上，经射频前端滤波与功率放大后通过天线发射，实现对FPV无人机遥控链路的精准压制。

与传统固定频点干扰设备不同，本模块可根据FPV穿越机遥控频段灵活设置数字调制信号参数，并调制到定制频段输出。信号源与功放一体化设计，用户连接天线即可直接使用，大幅简化系统集成难度。

模块采用工业级应用设计，选用工业级芯片，工作温度范围-10℃~+55℃，射频输出N口为50Ω阻抗接口，输出传输天线接口阻抗必须保持一致，确保最佳传输效率。集成工作温度不应超过模块额定工作温度，并需保证良好散热。

二、核心技术优势

1. FPGA智能管控，精准调制

模块以FPGA逻辑芯片为主控，内部生成数字调制信号，结合锁相环VCO作为振荡频率，在载波上完成调制并发射。相比传统模拟方案，数字调制方式具有更高的频率精度和信号稳定性，可有效应对FPV无人机跳频与扩频通信。

2. 宽频段覆盖与灵活定制

支持1500-2500MHz频段范围（可定制300-1200MHz、2.4GHz等频段）。定制频段对应FPV无人机的遥控信号频率，超出频段范围的防御无效。这一特性使模块能够精准适配不同型号FPV穿越机的通信协议，实现“一机一频、精准打击”。

3. 大功率输出，远距离防御

最大输出功率100W（50W-100W可选），典型工作条件下效率≥35%。干扰距离与功放输出功率和发射天线增益直接相关——天线增益越大、输出功率越高，防御距离越远。在无遮挡环境下效果最佳，即防御信号与FPV无人机之间无遮挡。

4. 小型化设计，便于系统集成

模块尺寸170×77×24.5mm，重量仅750g，安装孔距152.3×71.5mm。紧凑的尺寸设计便于集成到便携式、车载式或固定式无人机防御系统中。

5. 全面状态监测与灵活通信

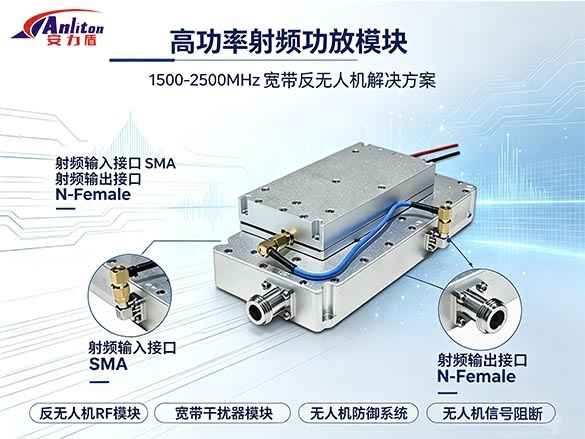

支持温度、电流、电压检测及射频输出功率检测。配备485通信协议与TTL通信接口，2.54mm间距×4插座TTL通信可与数字源通信，设置数字源频段与输出功率。输入接口SMB-JE，输出接口N型母头。

三、技术参数

四、应用场景

1. FPV穿越机精准防御

模块针对FPV无人机遥控信号频段定制数字调制参数，经功放放大后通过天线发射，形成对穿越机遥控链路的有效压制。适用于边境巡逻、军事要地、大型活动等场景中FPV无人机威胁的快速处置。

2. 便携式无人机防御系统

模块小型化设计（750g）便于集成到单兵便携式防御设备中，为一线执勤人员提供灵活高效的FPV无人机防御能力。

3. 固定式无人机防御系统部署

可作为固定式无人机防御系统的核心功放组件，接入雷达/频谱侦测联动平台，实现“探测-识别-干扰”全自动闭环处置。

4. 车载机动防御平台

适配车载部署场景，为机动巡逻、临时勤务等任务提供移动式FPV无人机防御能力。

五、选型与定制说明

安力盾1500-2500MHz 100W数字调制无人机防御功放模块支持以下定制选项：

欢迎联系安力盾科技技术团队，获取针对您具体应用场景的定制化无人机防御功放模块方案。

温馨提示：本文基于安力盾1500-2500MHz 100W数字调制无人机防御功放模块产品资料整理，具体技术参数与定制需求请咨询安力盾科技专业技术团队。
